YBW1-12型預裝變電站

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質榮譽售后服務

產品描述

參數

●概述

　　YBW¨1-12型預裝變電站適用于10kV系統環網和放射式電網供電的絡端配電。替代專用變配電室,具有占地面積小,環保,美觀大方,安裝移動方便的特點。廣泛應用于城市、道路、公園、礦山等戶外場所。

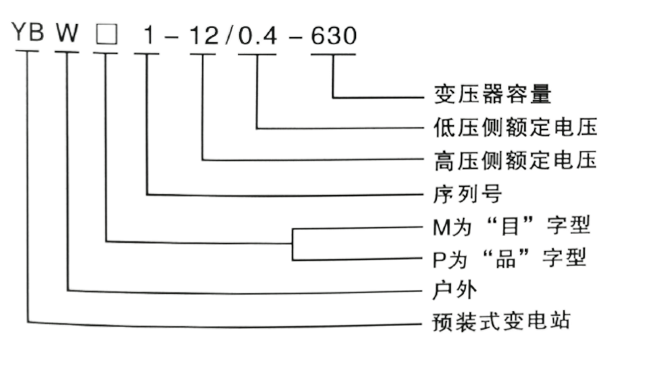

●型號規格

●性能特點

　　箱體：

　　YBW¨1-12型預裝變電站底座由槽鋼焊接而成,進行防銹處理后防銹漆。外殼采用環保復合型材板、薄鋼型板或鋁合金板制成。頂部鋼板內襯隔熱層,上周國沿四側開有散熱通風孔。箱變布置根據設計或用電需要設計成目字型、品字型;根據安裝環境地點可設計成環保景觀型或普通型。室內分別設置高壓富室,變壓器室,低壓室三個相互獨立隔離。

　　高壓室：

　　內置10V(6.3kV)高壓配電柜,常用普通型SF6負荷開關柜或共箱式SF6負荷開關柜,當變壓器容量較大時可配置真空斷路器柜;

　　變壓器室：

　　可配置干式、油浸式或特種變壓器,室頂裝設通風散熱裝置，油浸式或特種變壓器底部設置滲油柵，并裝設防護隔網。

　　低壓室:

　　內置固定式或抽出式配電柜;

　　箱變設置計量觀察窗,便于戶外抄表。

　　適用條件：

　　海撥≤1000米

　　環境溫度40℃--25℃

　　日均相對濕度≤95%

　　月均相對濕度≤90%

　　抗震能力8度

　　無劇烈震動、腐蝕、火災、爆炸危險的場所。

●技術參數

項目	高壓單元	變壓器	低壓單元	箱體
額定容量		20~1250kVA
額定電壓	6.3/12kV		0.4kV
額定電流	630、1250A		100~2500A
額定頻率	50/60HZ		50/60HZ
額定熱穩定電流	20kA/3S 25kA/4S
額定動穩定電流	63kA		30~60kA
絕緣水平	42kA/1min		2kA/1min
箱體結構	XGN15-12/HKSRM16-12		GCK/GGD	目字或品字
防護等級	IP3X		IP2X	IP4X
使用壽命	超過30年

●設備選項

　　箱體：復合材板,薄鋼型板,鋁合金板。外貼瓷磚景觀型。

　　顏色：乳白色、淡綠色、環保綠色、天藍色、其他。

　　高壓室：XGN15-12型SF6環網柜, HKSRM16-12型SF6環網柜,其他形式高壓柜。

　　變壓器：S9、S11、SC8、SC9、SCB系列等干式,油浸式。

　　低壓側：GGD、PGL、GCK、GCS等型低壓柜。

●典型一次方案

編號		01	02	03	04	05
主回路方案	方案圖
名稱		進出線	進出線	進出線	進出線	進出線
外形	寬	375+375	375+375	375+800	375+500+375	750+800
外形	高	1635/1885	1635/1885	1885	1635/1885	1885
